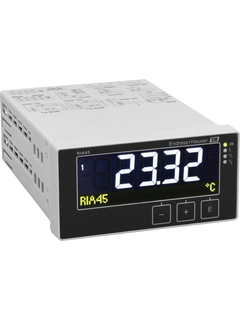

RIA45過程測控儀

四線制，帶控制單元，面板安裝，2路通用傳感器輸入，可選SIL認證

應用領域

模擬測量值通過過程測量儀顯示、評估和計算。兩線制傳感器可通過回路供電。通用輸入能連接電流、電壓、RTDs和TCs?？梢员O(jiān)測限值，繼電器可切換。通過模擬輸出可以傳輸過程信號。出現故障時的色彩變化支持報警識別功能。內置的“壓差”應用包可進行不同壓力的快速而簡單的調試。

RIA45面板測控儀提供顯示功能，可進行過程與狀態信號的模擬量輸入，并進行模擬或數字信號輸出，帶有接口配置。所連接的傳感器可通過集成LPS供電。所有測量與計算值可作為信號源，用于顯示、輸出、傳送與接口傳輸。

• 工廠與設備工程建筑

• 控制室和控制柜

• 實驗室

• 過程記錄和監督

• 過程控制

• 信號調試和轉換

優勢

• 5位數7段測量值 LC背光顯示

• 1或2路通用輸入

• 2路繼電器（可選）

• 最小/最大值保存

• 1或2個計算值以及線性化表格

• 數字狀態輸出（開路集電極）

• SIL2認證（可選）；船級認證

•


• 測量原理

  顯示儀，帶控制單元

•


• 測量原理

  Process meter with control unit

•


• 功能

  Display
  Loop power supply
  Transmitter functionality
  Barrier
  Signal isolation
  Calculation
  Limit alarm

•


• 顯示

  Multicolor backlight LCD
  White/black/yellow
  Bargraph
  Unit
  TAG
  Alarm warning in plain text

•


• 電源

  20...250V AC/DC

•


• 輸入

  2 x universal (U, I, R, RTD, TC)

•


• 輸出

  1 x loop power supply

•


• 軟件功能

  Linearization
  Minimum value per channel
  Maximum value per channel
  Calculation
  Band value monitoring

•


• 證書

  ATEX [Ex ia]
  CSA General Purpose
  CSA AIS, NI
  FM AIS, NI
  UK [Ex ia Ga], [Ex ia Da]
  marine certificate

• SIL

  2

•


• 盤裝

  panel mounting
